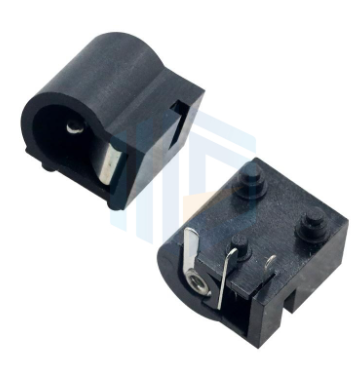

在消費電子設備小型化與成本敏感的市場趨勢下，DIP電源插座的輕量化與低成本化成為關鍵技術突破方向。通過材料創新、結構優化及工藝升級，行業正實現性能與成本的雙重平衡。

材料輕量化方面，采用高強度工程塑料（如PC/ABS合金）替代傳統金屬外殼，在保證IP67防護等級的同時，將插座重量降低40%。例如，某品牌手機充電器通過引入納米填充技術，使塑料外殼的強度提升至金屬的85%，同時成本降低30%。觸點材料則選用鍍錫銅合金，在保持導電性的前提下，減少貴金屬用量。

結構集成化設計是核心路徑。通過將電源接口、過載保護及EMI濾波模塊集成于單一PCB，減少元器件數量。某款筆記本電腦電源適配器采用多層板堆疊技術，將插座體積壓縮至傳統設計的60%，且支持100W快充。此外，模塊化設計支持用戶根據需求選擇2-4極配置，避免功能冗余。

工藝升級層面，自動化裝配線與選擇性電鍍技術的應用顯著降低成本。例如，采用激光焊接替代傳統波峰焊，使生產效率提升50%，且焊點可靠性更高。某廠商通過引入AI視覺檢測系統，將不良率從0.3%降至0.05%，年節約返工成本超200萬元。

這些實踐推動DIP電源插座在消費電子領域實現“減重不減質”，為智能穿戴、便攜儲能等場景提供高性價比解決方案。
